図面リーダーの概要
AI-OCRと画像認識AIを活用し、図面情報の読み取り・抽出から、管理・検索、照合・AI検図までを支援します。
- 図面内の文字・寸法・手書き情報などをAIが読み取り・自動抽出
- 寸法・公差と測定値を照合し、規格範囲内かどうかを自動判定
- 図面と仕様書・部品表・関連図面を照合し、不一致や要確認箇所を抽出
- お客様の検図項目や社内ルールに合わせたAIによる一次チェック
- 図面を自動分類し、検索しやすい状態で管理
- 部品番号・設備名・材質などから高速検索
- AIによる類似図面検索を実現
- 過去の図面や見積実績を有効活用
- クラウド・オンプレミス両対応
※AI検図の対象項目や判定ルールは、図面の種類やお客様の業務に合わせて設計します。
図面を読む
AI-OCRで図面内の文字・図番・品番・材質・寸法・公差・手書き情報などを読み取り、必要な項目を自動で抽出・データ化します。
図面を探す
図面を自動で分類・一元管理し、図番・部品番号・材質・設備名などから、必要な図面をすばやく検索します。画像AIによる類似図面検索にも対応します。
図面を確認する
寸法・公差と測定値の照合・判定に加え、複数図面や仕様書・部品表、社内ルールとの整合性を確認するAI検図にも対応します。

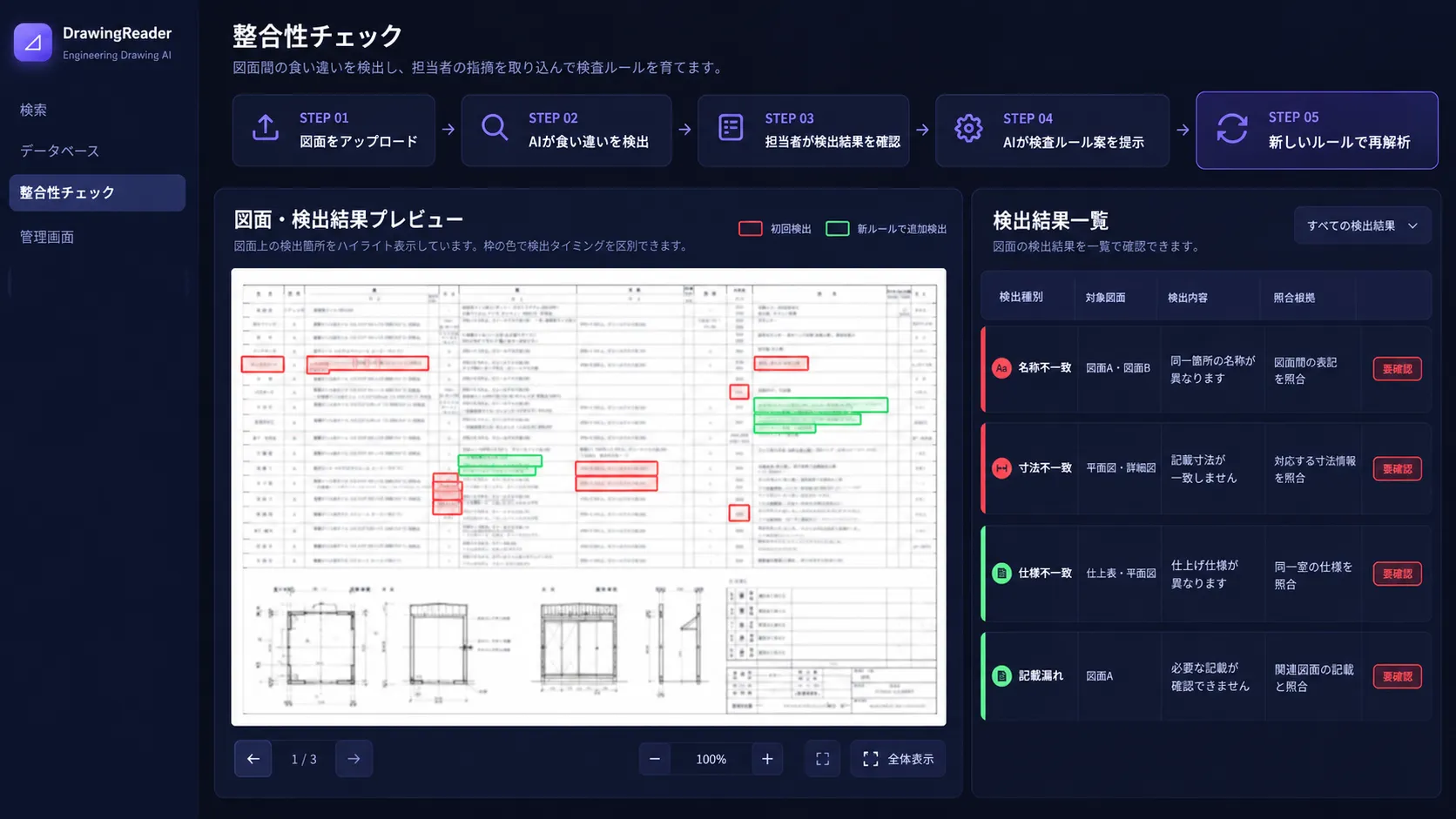

AI検図で図面・関連資料の整合性チェックを効率化
図面リーダーのAI-OCR・画像認識技術を活用し、複数の図面や仕様書・部品表・各種一覧表などを横断的に照合します。表記の不一致や記載漏れ、要確認箇所を抽出し、図面上の該当位置と判定根拠を整理します。
図面・関連資料を横断的に照合
複数の図面や仕様書、部品表、各種一覧表などを横断的に照合し、関連する情報の整合性を確認します。
不一致・記載漏れを自動で抽出
寸法、名称、記号、仕様などの不一致や記載漏れ、確認が必要な箇所をAIが抽出し、検図・照合作業を支援します。
検図の知見を次回以降に活用
お客様の図面や確認項目、業務フローに合わせて検査ルールを設計します。蓄積した検図の知見を次回以降のチェックに活用し、AI検図の仕組みを継続的に改善します。
図面リーダーが解決できること
図面の読み取り・確認業務を効率化
▲ 図面の文字・寸法情報を手作業で確認している
図面に記載された文字や寸法、公差などの情報をAI-OCRで読み取り、必要な項目を自動で抽出・データ化します。
▲ 手書きの測定値を目視で確認・判定している
図面に記入された手書き文字や測定値を読み取り、図面上の寸法・公差と自動で照合。規格範囲内かどうかを判定し、確認作業の負担を軽減します。
▲ 図面から必要な寸法を拾い出して転記している
最大径・最小径・全長など、業務に必要な寸法情報を図面から自動抽出。CSV形式で出力でき、転記作業や入力作業を削減します。
図面の管理・検索業務を効率化
▲ 図面が各部署・各拠点に分散している
部署や工場ごとに管理されている図面を一元化し、必要な情報へスムーズにアクセスできる環境を実現します。
▲ 必要な図面を探すのに時間がかかる
図番や部品番号、設備名などをもとに検索できるため、図面を一つひとつ確認する手間を削減します。
▲ 図面検索が担当者の経験に依存している
誰でも同じように図面を検索できる仕組みにより、属人化の解消を支援します。
▲ 過去の図面資産を十分に活用できていない
AIによる検索や類似図面検索により、過去の図面資産の有効活用を促進します。
▲ グループ会社間で図面共有が難しい
拠点やグループ会社をまたいで図面を共有し、情報活用の効率化を実現します。
図面チェック・検図業務をAIで効率化
▲ 図面と関連資料を目視で照合している
図面と仕様書・部品表・凡例・各種一覧表などから必要な情報を読み取り、設定した項目に基づいて照合します。不一致や要確認箇所を抽出し、目視確認の負担を軽減します。
▲ 複数の図面を一枚ずつ見比べている
関連する複数の図面を横断的に照合し、寸法・名称・記号・仕様などの不一致や記載漏れを抽出します。
▲ 検図の判断やノウハウがベテラン担当者に依存している
社内の検図チェックリストや確認ルールをAIによる一次チェックに活用し、検図方法の標準化と属人化の解消を支援します。
▲ 指摘箇所や判断根拠の整理に時間がかかる
AIが抽出した要確認箇所を図面上に示し、該当位置・確認項目・判定理由・照合元を整理します。担当者は確認が必要な箇所を優先して確認できます。
▲ 過去の確認結果を次の検図に活かせていない
担当者の確認結果をもとに、AIが新たな検査ルール案を作成します。採用したルールを反映して再解析することで、検図の仕組みを継続的に改善します。
図面リーダーの活用イメージ
CASE 01｜散在する図面を一元管理し、必要な図面をすばやく検索
01
図面をアップロードPDF図面、スキャン図面、手書き図面などをアップロードします。
既存の図面資産をそのまま取り込み、データベース化できます。
02
AI-OCRで図面情報を自動抽出AIが図面内の図番、部品番号、設備名、材質などの情報を高精度で読み取ります。
抽出した情報は検索可能なデータとして自動登録されます。
03

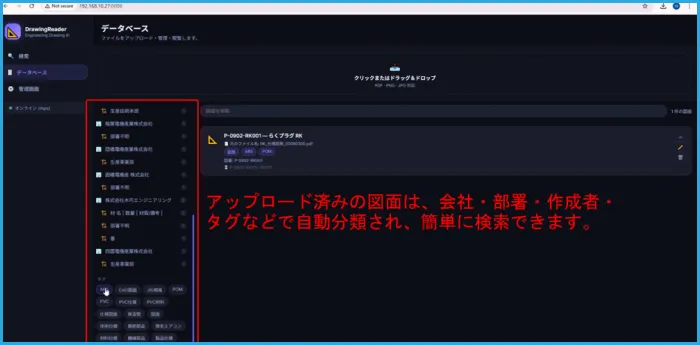

図面を自動分類・一元管理抽出した情報をもとに、AIが図面を自動分類します。
分散していた図面を一元管理し、誰でも利用しやすい環境を構築します。
04

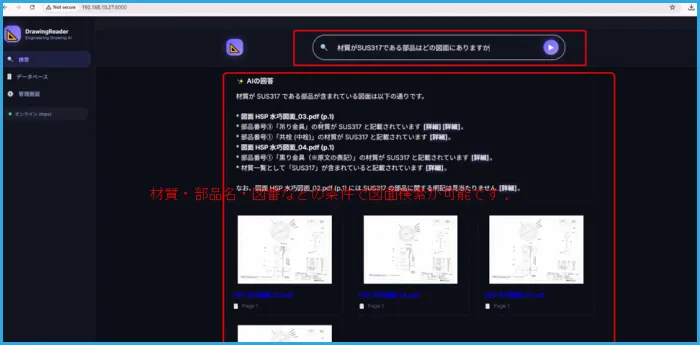

必要な図面を高速検索図番、部品番号、設備名、キーワードなどから目的の図面を瞬時に検索できます。
図面の文字情報だけでなく、形状や特徴も解析し、過去の類似図面を自動で検索します。
図面を一つずつ開いて確認する作業を削減します。
CASE 02｜図面OCRで手書き文字・寸法情報を読み取り、自動抽出・判定

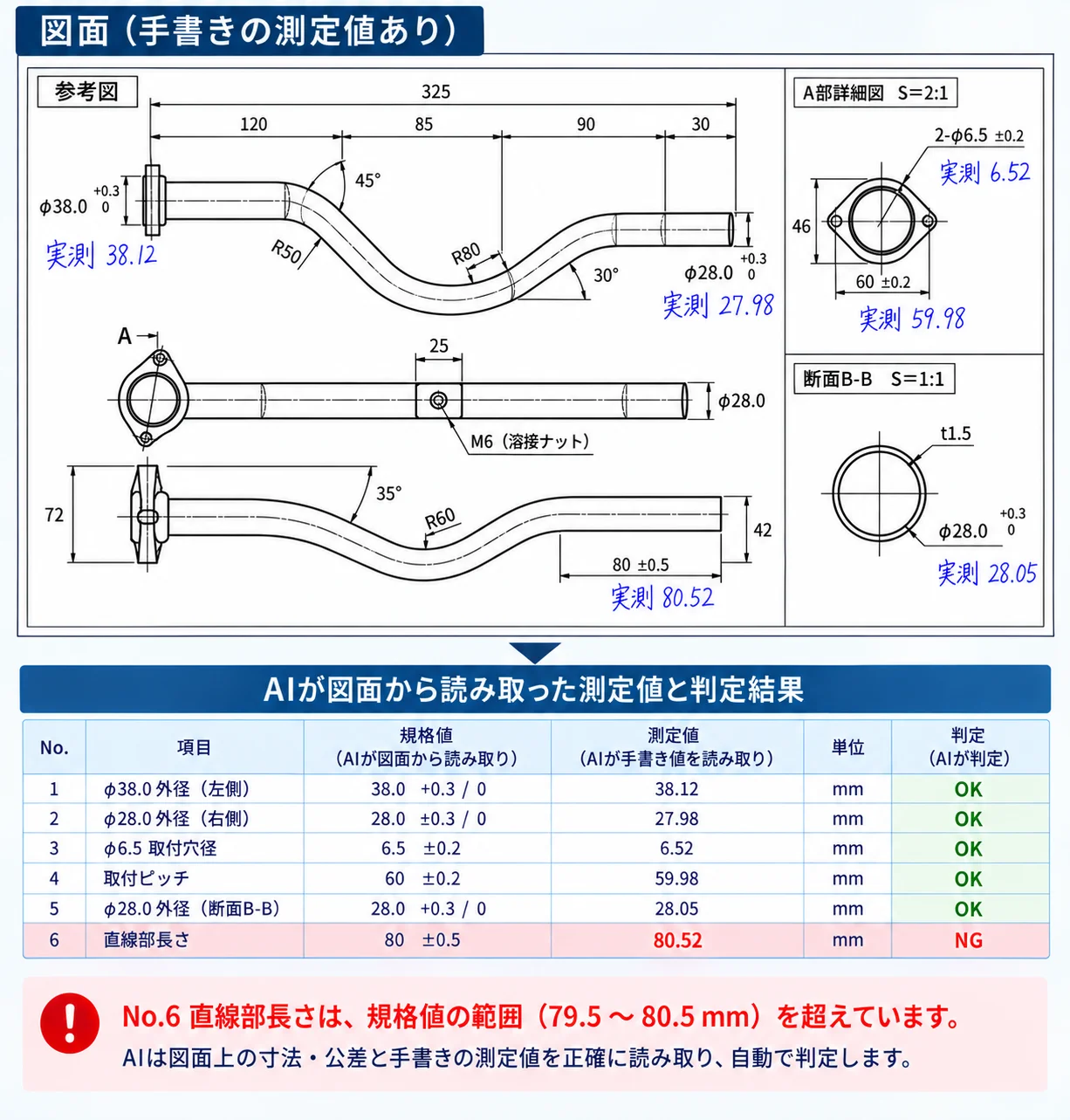

① 手書き文字・測定値を読み取り、自動で照合・判定
図面に記入された手書き文字や測定値をAI-OCRで読み取り、図面上の寸法・公差と自動で照合します。規格範囲内かどうかを判定し、確認作業を効率化します。

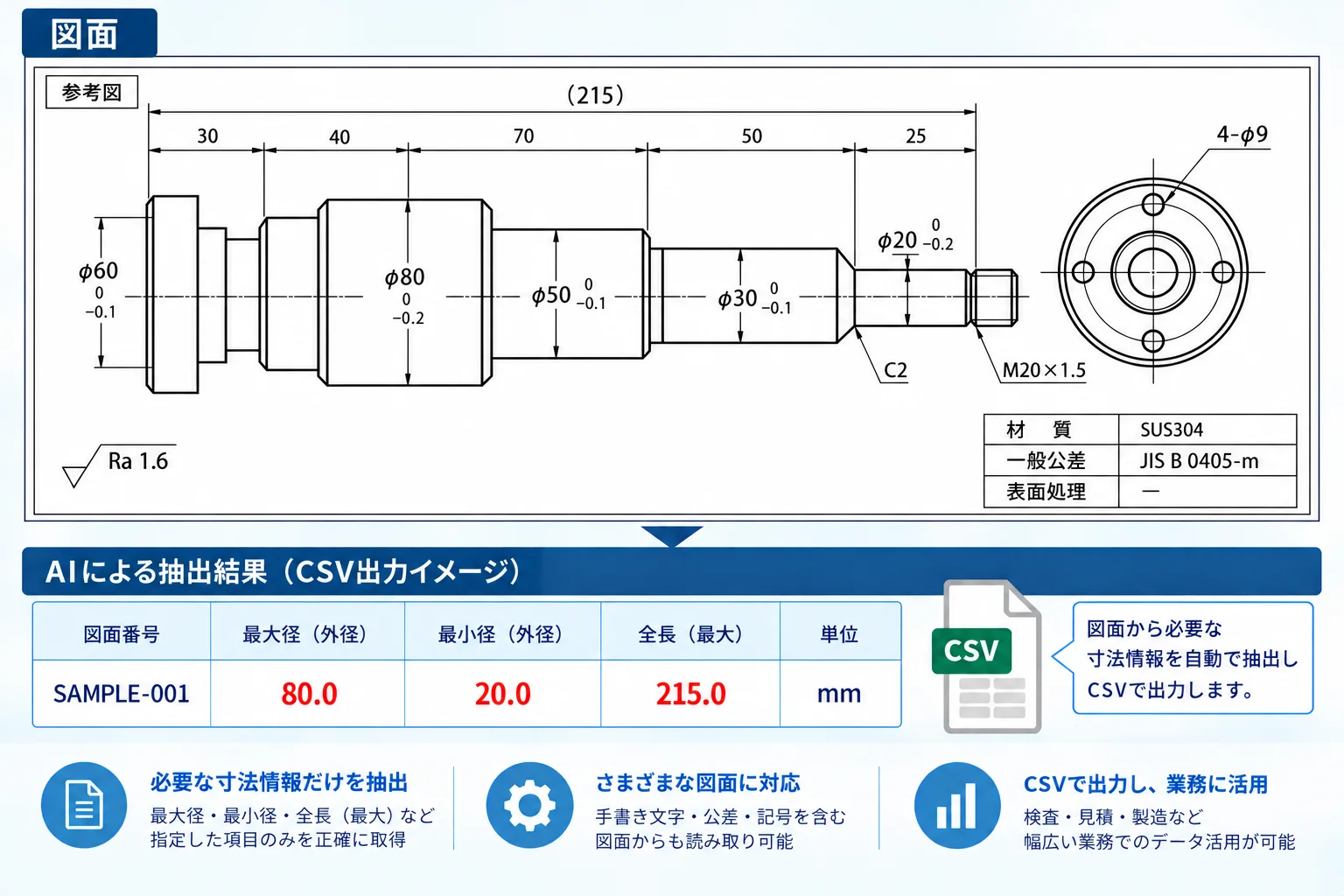

② 最大径・最小径・全長などの寸法情報を自動抽出
図面に記載された寸法情報をAIが読み取り、最大径・最小径・全長など、必要な項目を自動で抽出・データ化します。抽出結果はCSV形式で出力でき、見積・検査・製造などの業務に活用できます。
CASE 03｜AI検図で図面・関連資料を照合し、食い違いを検出
建築図面を用いたAI検図の検証事例
01 お客様の課題
複数の建築図面を目視で照合する必要があり、図面間の表記や寸法の食い違いを見落とすリスクがありました。
また、確認する図面や項目が多く、検図作業に時間がかかっていました。
02 検証内容
建築図面27枚をAIで解析し、図面間の名称、寸法、仕様などの整合性をチェックしました。
AIが検出した箇所は図面上に赤枠で表示し、対象図面、検出種類、検出内容、照合根拠を一覧化しました。
03 検証結果
AIによる解析で、図面間の名称や寸法など～30件の不整合箇所を検出しました。確認箇所を絞り込むことで、検図作業の効率化と時間短縮を支援します。
さらに、AIが提案した検査ルールを蓄積し、次回以降の検図に活用することで、検図の知見を継承しながら継続的な改善につなげます。
AI検図・整合性チェックのデモ動画
※本動画は、検証時に作成したデモ画面です。実際の画面や対応項目は、対象となる図面や導入内容によって異なります。
導入効果
図面情報の入力・転記作業を削減
図面から必要な文字・寸法情報を自動抽出・データ化し、手入力や転記作業を削減します。
確認・判定作業を効率化
図面上の寸法・公差と測定値を自動で照合・判定し、目視確認にかかる工数を削減します。
図面検索時間を大幅削減
必要な図面へ素早くアクセスでき、設計・製造・保全業務の効率が向上します。
図面資産の有効活用
過去図面や技術情報を再利用しやすくなります。
検図・照合作業の時間を削減
図面と仕様書・部品表・関連図面などをAIで照合し、不一致箇所を抽出します。検図・確認作業にかかる時間を削減します。
グループ全体での情報共有
複数工場・複数拠点・グループ会社で図面資産を共有できます。
導入までの流れ
お問い合わせから運用開始まで、スムーズな導入をサポートいたします。
お問い合わせ
まずはフォームまたはお電話でお気軽にご連絡ください。
課題ヒアリング
現状の課題・ご要望を詳しくお伺いし、最適なソリューションをご提案します。
PoC／検証
小規模な検証で効果を確認し、導入可否をご判断いただけます。
本導入
本番環境へのシステム導入とスタッフ研修を実施します。
運用・改善サポート
導入後も継続的なサポートと改善提案を行います。
導入期間の目安: PoC検証は約1〜2ヶ月、本導入は約2〜3ヶ月で実施可能です。お客様の現場状況に合わせて柔軟に対応いたします。
エーエヌラボの強み
エーエヌラボは、画像AI・OCR・画像認識技術を長年研究開発してきました。
製造業向け外観検査AI、画像認識AI、OCRシステムの豊富な開発実績に加え、オンプレミス環境で動作する独自AI技術を保有しています。
高いセキュリティが求められる製造業のお客様にも安心してご利用いただけます。
図面の読み取り・管理・検索・活用のお悩みはエーエヌラボへ
図面情報の読み取り・抽出・判定から、管理・検索・データ活用まで、お客様の業務に合わせたAIソリューションをご提案します。
お客様の運用に合わせて、クラウド版・オンプレミス版の両方をご提案いたします。
よくあるご質問
図面リーダーとはどのようなシステムですか？
図面リーダーは、AI-OCRと画像AIを活用し、図面内の文字・寸法情報の読み取り・抽出・判定から、図面の自動分類・高速検索・類似図面検索までを支援するAI図面活用ソリューションです。
図面リーダーでは何ができますか？
図面OCRによる文字・寸法情報の読み取り・抽出、測定値と公差の照合・判定、CSV出力、図面の自動分類、キーワード検索、類似図面検索などが可能です。
AI検図には対応していますか？
はい。複数の図面や仕様書・部品表をAIで照合し、食い違いや記載漏れを抽出します。検出箇所と照合根拠は、図面上の表示と一覧で確認できます。実際の図面を用いた無料検証も可能です。
PDF図面やスキャン図面にも対応していますか？
はい。PDF図面だけでなく、スキャン図面や紙図面を電子化したデータにも対応しています。
手書きの図面も読み取れますか？
図面の状態や文字品質によりますが、手書き図面のOCRにも対応可能です。事前にサンプルデータで検証することをおすすめします。
図面OCRではどのような情報を抽出できますか？
図番、部品番号、設備名、材質、寸法、公差、手書き文字・測定値など、図面内のさまざまな情報を読み取り・抽出できます。最大径・最小径・全長など、必要な項目を指定してデータ化することも可能です。
類似図面検索とは何ですか？
画像AIが図面の形状や特徴を解析し、過去に登録された類似図面を検索する機能です。設計の流用や見積業務の効率化に活用できます。
図番が分からなくても図面を探せますか？
はい。図面内の文字情報や登録済みの属性情報をもとに検索できます。また、類似図面検索によって関連図面を見つけることも可能です。
グループ会社や複数拠点で利用できますか？
はい。複数拠点やグループ会社間で図面を共有し、統一的に管理できる環境を構築できます。
既存の図面管理システムと連携できますか？
連携方法によりますが、既存システムや社内データベースとの連携についてご相談いただけます。
導入前に検証やトライアルは可能ですか？
はい。お客様の図面データを用いたPoC（概念実証）やデモをご提供しています。お気軽にお問い合わせください。
